目前市場上的指揮調度系統仍以數字程控交換技術為主，受技術的限制，調度系統一般建立在固定電話網(PSTN)上。此方式受制于線路，缺乏靈活性，由于線路的故障極易造成調度的失效;受制至于底層傳輸網絡，新的應用擴展尤其是數據、音頻、視頻的融合應用無法實現。隨著通信技術日新月異地發展及IP網絡向世界各個角落的延伸，IP通信技術已經成為通信技術的主流，IP網絡作為基礎的通信架構也必然成為未來的發展方向。
北峰9300 BTX創建型警用(PDT)集群系統是基于IP網絡，集指揮調度、視頻、監控、文字、語音調度等功能于一體的多媒體通信融合管控系統。系統采用軟交換技術和分布式架構設計，以綜合接入、互聯互通、多級聯網的系統平臺特性，實現了跨制式、跨系統、跨區域、跨部門、跨運營商的縱橫互聯。充分運用多項北峰自主知識產權專利技術，構建一套功能完善、便捷可靠、擴展性強、安全性高的綜合通信系統。不管業務支撐的底層系統是寬帶或是窄帶，只需要在一個統一的架構下執行調度命令，就可以讓您從容應對，掌控全局。
BF-9300 BTX創建型警用(PDT)集群系統除了延續常規DMR、PDT無線通信業務之外，還增加視頻監控、遠程數據采集、多媒體廣播等數據業務需求，在進行指揮調度的過程中，具有“聽得到”和“看得見”的特點。傳統的窄帶系統受制式帶寬限制，僅能提供有限數據能力，局限了其信息化的發展。系統充分理解用戶需求，從客戶實際應用出發，實現即開即通、快速部署、全面覆蓋，增強了公安、部隊及執法部門管控能力、指揮能力及執法執勤能力。
組網方式

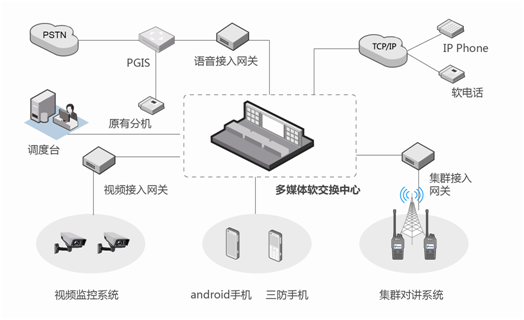

單個系統邏輯連接示意圖

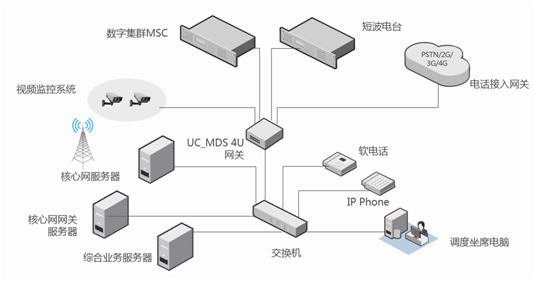

單個系統物理設備局域網連接示意圖

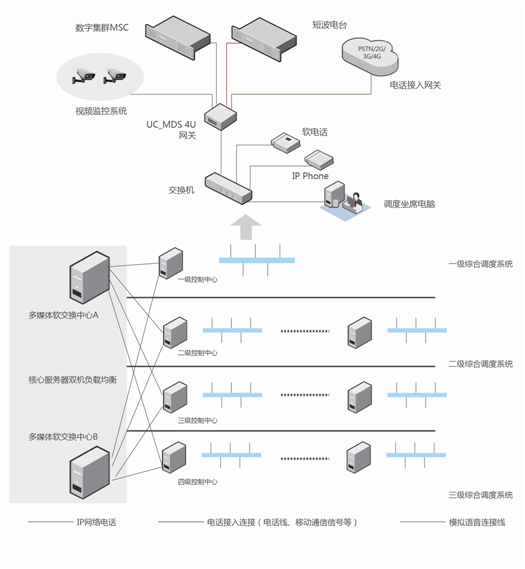

多級系統分布式連接示意圖

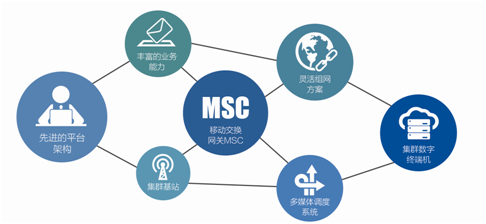

系統組成介紹

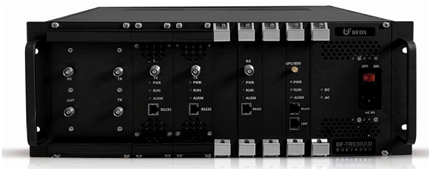

UC_MDS 4U集群基站
北峰UC_MDS 4U集群基站完成PDT協議空中接口功能，為一個特定的地理區域提供無線覆蓋和呼叫服務，主要功能包括接納控制、資源調度和分配、呼叫鏈接建立和維護，以及基本語音、數據業務和各種調度業務處理。
北峰UC_MDS 4U集群基站采用19寸機柜結構，基于成熟的ATCA架構，主要模塊包括基帶和主控單元BCU、信道單元RFU、分路器DIU和合路器COU。基帶和主控單元均采用插卡方式，各單元之間采用全I(xiàn)P交換，具有獨立的數據總線和控制總線，使整站運行更加穩定和可靠。典型配置為4載波，需要擴展的時候，可以采用堆疊的方式擴展到16載波。當需要2載波的時候，可以占用2個發射機插槽，集成合路雙工器。
基帶及主控單元
基帶和主控單元完成PDT集群協議處理、系統主控處理和傳輸處理。集群協議處理包括PDT物理層、數據鏈路層和呼叫控制層的協議處理;系統主控處理包括無線資源調度、接納和擁塞控制、移動性管理和基站系統的操作維護;傳輸處理提供外部傳輸接口，并完成基站與MSC間、基站間、基站與調度臺之間的消息交互。
信道單元
信道單元主要完成射頻收發處理，將接收到的射頻信號解調后發送到基帶及主控單元進行處理，同時將基帶及主控單元發送來的基帶信號調制后通過射頻發射出去。每個信道單元支持2個載波。
分路器
將從接收天線接收到無線信號分配到各個載波的射頻單元進行處理。
合路器
將來自各個射頻單元的射頻信號合路后發送到發射天線進行發送。
多媒體調度系統管理平臺
BF-9300多媒體調度系統管理平臺為一款軟硬件結合的產品，軟件為C/S架構，分為服務器端及調度管理終端管理軟件。其用于對網絡中的移動終端進行管理和調度，除了支持基本的語音和數據呼叫外，還支持全中文操作、語音會議、預案管理視頻監控、視頻會議，更支持豐富的調度業務，方便調度員或指揮員進行統一指揮和調度及動態圖形化狀實時信息管理。
BF-9300多媒體管理平臺支持全I(xiàn)P互聯組網，基于C/S架構，操作界面友好，服務器和核心網MSC安裝于核心機房，調度臺(客服端)可通過IP遠程接入，不受地理位置限制。MDS支持同時接入多個調度臺，支持分級組網和分級調度，每個調度臺可設置不同的管理權限，管理不同的MS或基站覆蓋區域。
平臺優勢
移動臺狀態監控及管理
MDS支持實時顯示每一個移動臺的狀態，包括關機、空閑狀態、漫游狀態、通話狀態等，并可以通過指令，限制移動臺的呼入呼出權限。
視頻融合管理
通過視頻圖像融合實現現有各種視頻系統(視頻監控、無線圖傳、視頻會議、移動單兵、智能手機等)的統一接入，實現所有視頻系統的集中管理與調度，并通過融合通信與調度平臺實現各種視頻系統之間的無縫交互，以及與其他音頻系統、業務系統的交互。
調度管理
對集群用戶的呼叫、短信、強插、強拆、監聽、錄音、臨時分組及全呼、隊呼、派接組呼的廣播或非廣播呼叫;以及指令常規。
常規呼叫業務
調度臺可以完成一個MS所具備的所有呼叫功能，支持調度臺與移動臺的語音和數據個呼、組呼，同時支持調度臺與調度臺間直連呼叫。
音頻融合接入與交互
通過音頻融合實現現有各種音頻系統(辦公電話、調度電話、對講系統、移動單兵、手機、座機等)的統一接入，能夠直接對用戶組或者指定預案一鍵開始會議。
強大GIS業務功能
MDS支持對移動臺的GPS查詢和軌跡跟蹤。通過對移動臺進行GPS查詢，可以對移動臺進行位置定位，還可以對指定移動臺進行軌跡跟蹤，從而使指揮中心能動態掌握出勤人員位置，在緊急狀態時就近調集警力進行快速部署。

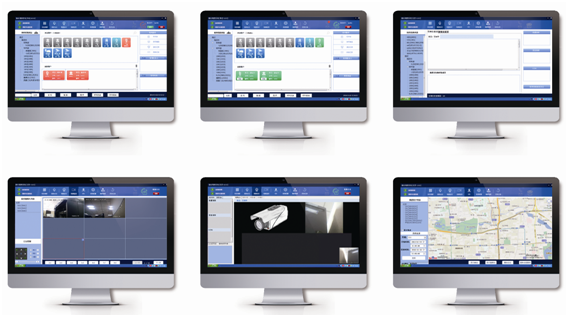

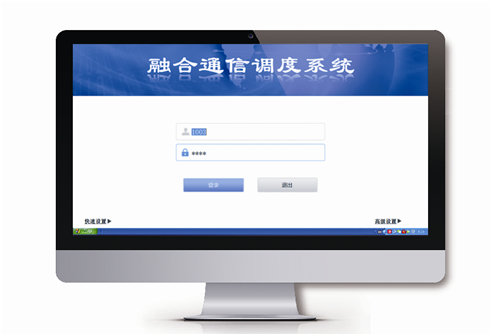

后臺調度管理軟件界面
