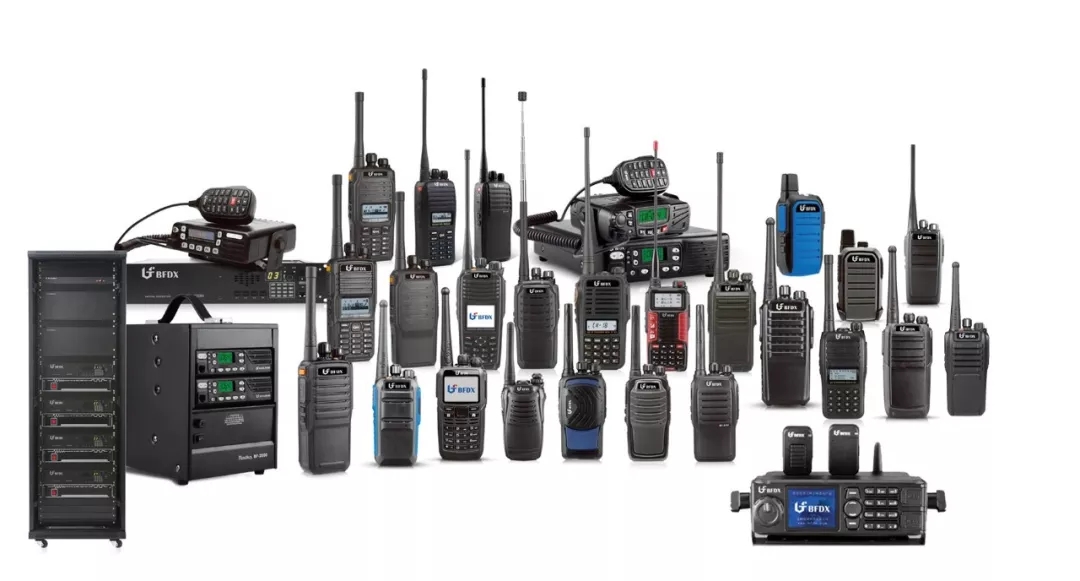

中繼臺，是在無線對講系統中，用于增大通訊距離，讓您無線電對講機的通訊范圍隨著客戶群的擴大而拓展的設備。中繼臺又稱中轉臺、轉發臺、差轉臺，是移動通信領域不可缺少的重要設備。中繼臺的作用就是中轉和放大信號。用于增大通訊距離，擴展信號覆蓋范圍，大幅度提高您的工作效率。
無線對講系統數字中繼臺的特點
①數字中繼臺是采用數字傳輸技術進行設計，是一種利用數字信道傳輸語音信號的數據信息的通信設備。數字中繼臺可以實現例如IP互聯、遠程網絡監控和設置、PTT ID管理、多基站集群等功能。
②提高語音質量
數字通信技術擁有系統內糾錯功能，可以糾正因干擾引起的信號錯誤，從而準確的解調出音頻信號。通過數字處理技術對語音信號進行降噪處理，可以消除背景音、回音等，從而使接收端的音頻噪音更少、語音更清晰;
③提高和改進語音和數據集成
在無線對講系統設計中數字中繼臺在一定范圍內具有“傳輸信號與載波信號無關性”的特點，可以改變無線電波信號隨通訊距離增加而降低的弱點，與類似集成模擬語音和數據的模擬中繼臺相比，數字中繼臺可以提供更好的數據及界面功能;
④精確識別和管理組網用戶
數字對講機具有PTT ID識別功能，通過數字中繼臺管理軟件，可以識別發起者的用戶身份，并可以實現單呼、組呼、全呼等呼叫管理，并可對使用中的對講機進行遙斃、對講機狀態查詢等控制功能，目前無線對講系統方案設計階段就已經明確這些高級別功能。
無線對講系統的構成
①雙工器：在無線電天饋系統中使用的雙工器由螺旋振腔體構成，由于其工作頻率高，分布參數影響較大常做成一個密封套體，各信號饋線均用屏蔽效果較好的同軸電纜腔體形材也要求一定的光潔度，為利于散熱，外觀常為黑色，三個信號端一般采用標準高頻接插件Q9或L16型高頻插座無線通訊對雙工器的要求。
②功分器：功率分配器的輸出端口之間應保證一定的隔離度。功率分配器也叫過流分配器，分有源，無源兩種，可平均分配一路信號變為幾路輸出，一般每分一路都有幾dB的衰減，信號頻率不同，分配器不同衰減也不同，為了補償衰減，在其中加了放大器后做出了無源功分器。
③合路器：合路器是將多路信號合路成一路信號輸出到天饋系統的信號合成器。主要用于多信道基站，使得多個發射機能共用一根發射天線。合路器采用同頻合路器的3dB電橋，它能夠沿傳輸線路某一確定方向上對傳輸功率連續取樣，能將一個輸入信號分為兩個互為等幅且具有90°相位差的信號。提高輸出信號的利用率，廣泛應用室內覆蓋系統中對基站信號的合路。
④分路器：分路器內置上行信號放大器，以彌補天饋系統中的損耗。分路器可以將無線通信系統中線路上輸入的多種頻段信號分離為單一的頻段輸出到不同的通信線路中。分路器的作用是把交換網絡輸出的信息編碼先進行分路，然后再進行并一串變換使它恢復為原來的復用度和速率。它主要包括;隔離器、寬帶低噪聲放大器、濾波器和多路分配器。
⑤光纖直放站：主要由光近端機、光纖、光遠端機(覆蓋單元)幾個部分組成。光近端機和光遠端機都包括射頻單元(RF單元)和光單元。無線信號從基站中耦合出來后，進入光近端機，通過電光轉換，電信號轉變為光信號，從光近端機輸入至光纖，經過光纖傳輸到光遠端機，光遠端機把光信號轉為電信號，進入RF單元進行放大，信號經過放大后送入發射天線，覆蓋目標區域。上行鏈路的工作原理一樣，對講機發射的信號通過接收天線至光遠端機，再到近端機，回到基站。
⑥干線放大器：從名字上看，有兩層含義：首先是“放(放大器)”，然后是“干(干線)”。干線放大器是當信號源的輸出功率無法滿足較遠區域的覆蓋要求時，對信號功率進行放大，以覆蓋更多的區域。
⑦向玻璃鋼天線：水平輻射角度為360度的天線，垂直則呈扇形發射，角度一般6~15度左右，增益越高，其垂直的角度越小，比如，9db的天線，輻射角度可以做到14度左右。
⑧連接器：中繼臺天饋系統搭建中選擇具有螺紋連接機構的中小功率N型連接器。這類連接器能與國際上NG型同類產品進行互換，它具有頻帶寬、性能優、高可靠、壽命長的特點。
⑨室內吸頂天線：室內吸頂天線的內部結構，雖然尺寸很小，但由于是在天線寬帶理論的基礎上，借助計算機的輔助設計，以及使用網絡分析儀進行調試，所以能很好地滿足在非常寬的工作頻帶內的駐波比要求，而且室內吸頂天線屬于低增益天線，增益天線指天線最大輻射方向的增益值，取同一頻段內高中低三個頻率點增益的平均值。
⑩定向耦合器：定向耦合器是一種極具使用價值的無源射頻器件，其可從主傳輸路徑中提取一小部分能量，并將其導向至一個或多個耦合端口。由于耦合端口與主傳輸路徑之間具有高隔離度時較為有利，因此定向耦合器端口間的隔離度通常較高。
?同軸電纜：同軸電纜里面由多層不同的材料一層又一層包裹著彼此，形成一根以內部金屬導體為軸心的電纜，組成這根電纜的不同結構在傳輸信號的時候都起到了保護著信號傳輸的任務。
?安裝避雷針或避雷裝置：大部分通信設備的避雷設施，主要在通信塔上安裝避雷針，這種方法經濟，簡單，但要嚴格按照以下要求進行安裝。
a .避雷針應當安裝在高于天線尖端數米處，避雷針與天線之間應有一定的間隔，以防止由于避雷針的存在而損壞天線的輻射圖形影響通信效果。一般的做法是避雷針成為天線塔的主桿，通信天線卻安裝在避雷針外緣大約1.5個波長以外。
b.避雷地線的直流通路的電阻要求足夠低，一般為10—50Ω，由于雷電浪涌電流較大，頻譜較寬且持續時間短，因此要求必須有盡量小的電感量。
c .地線不能用扁平線或絞合線，因為這種線電感較大，不利于泄放雷擊電流，且容易被腐蝕。要盡可能使用3毫米以上的實心導線，且最好是相同金屬材料。
d .為了增大地表面的泄放面積，可采用埋設有一定間隔的多根接地體，且相互焊接。如在建筑物的四周以1至2米的間隔埋上10根左右的銅管，并把他們焊接起來。
